Z - Профиль ЛСТК
- Стоечный и направляющий профиль любых конфигураций
- Прогонные системы кровли и стен из Z-, Σ сигма- и C-профилей
- Срок производства крупной партии - до 3-х дней
- Заводская цена за тонну металлоконструкций
Z- ПРОФИЛЬ
Z-профиль, благодаря своей форме идеален для устройства прогонов на скатных кровлях. Его применение часто позволяет заменить сдвоенный С-профиль, тем самым сократить металлоемкость прогонов почти в два раза.
ЭКОНОМИЯ С «ЛСТК-Урал»
Завод легких конструкций «ЛСТК-Урал» предлагает решение для замены прогонной системы из ЧМК, особенности которого заключаются в следующем:
Z — прогон имеет четкую экономическую обоснованность, что приводит к снижению общей стоимости кровельных и ограждающих конструкций а также ускорить их монтаж.
Высокая жесткость Z прогона за счет высоты профиля при меньшей массе, чем у традиционных чернометаллических прогонов.
Z — образная форма с полками разной ширины позволяет вкладывать профили друг в друга и тем самым обеспечивает оптимальную загрузку транспорта.
Увеличенная скорость и точность изготовления прогонов
ШИРОКАЯ ОБЛАСТЬ ПРИМЕНЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Высокопрочные марки стали С350 / 08Ю
- Цинковое покрытие 21 мк
- Толщина металла от 2 до 3 мм.
- Точность позиционирования отверстий +-1мм
- Высота профиля до 250мм
- Геометрическая точность изготовления профиля +-2мм

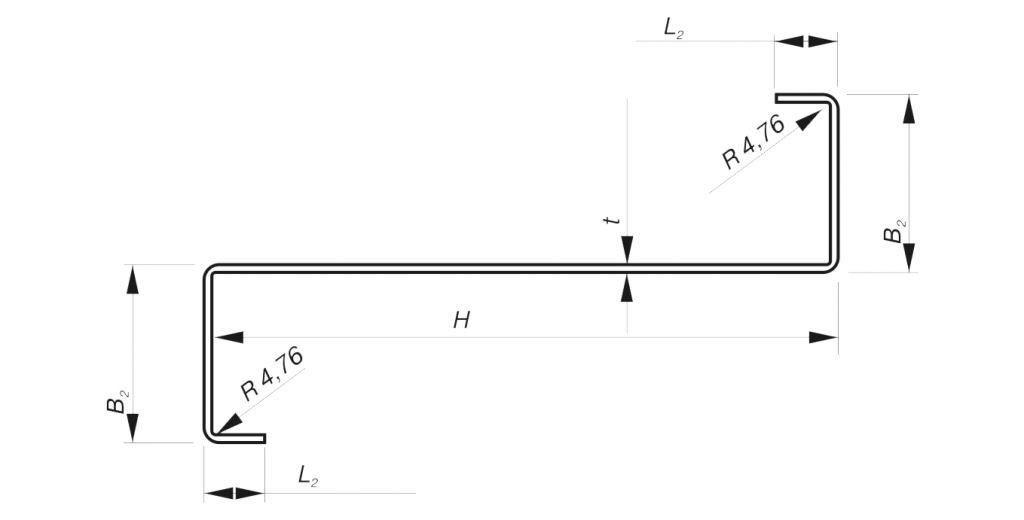

| Тип профиля ПZ (h*b*b1*a*t) |
Высота сечения h(мм) |
Ширина сечения и b(мм) |
Ширина сечения b1 (мм) |
Ширина отгиба a(мм) |
Толщина профиля t(мм) |
Площадь сечения (см2) |
Масса 1 п.м. (кг) |
Ширина Заготовки (мм) |
|
t=2,0 мм |
||||||||
| 150х67х61х20 | 150 | 67 | 61 | 20 | 2 | 6,1 | 4,95 | 310 |
| 200х67х61х20 | 200 | 67 | 61 | 20 | 2 | 7,09 | 5,75 | 360 |
| 250x78x72x20 | 250 | 78 | 72 | 20 | 2 | 8,54 | 6,9 | 432 |
|
t=2,5 мм |
||||||||
| 150х67х61х20 | 150 | 67 | 61 | 20 | 2,5 | 7,62 | 6,13 | 308 |
| 200х67х61х20 | 200 | 67 | 61 | 20 | 2,5 | 8,87 | 7,16 | 360 |
| 250x78x72x20 | 250 | 78 | 72 | 20 | 2,5 | 10,67 | 8,6 | 432 |
|
t=3,0 мм |
||||||||
| 150x67x61x20 | 150 | 67 | 61 | 20 | 3 | 8,99 | 7,29 | 306 |
| 160x65x65x27,5 | 160 | 65 | 65 | 27,5 | 3 | |||
| 200x65x65x27,5 | 200 | 65 | 65 | 27,5 | 3 | |||
| 200x67x61x20 | 200 | 67 | 61 | 20 | 3 | 10,49 | 8,43 | 354 |
| 240x65x65x27,5 | 240 | 65 | 65 | 27,5 | 3 | |||
| 250x78x72x20 | 250 | 78 | 72 | 20 | 3 | 12,66 | 10,29 | 432 |
** По индивидуальному заданию мы можем изготовить профиль строительный оцинкованный нестандартной формы
